O início do circuito 5500 remonta ao equalizador 550 original projetado por Saul Walker, o fundador da Automated Processes Inc. O 550 foi projetado como um equalizador de console, que usa uma entrada desbalanceada devido à arquitetura do console de gravação. Como a ergonomia de um console determina que os controles ocupem pouco espaço, às vezes o número de funções incluídas pode ser limitado. O 5500 foi projetado especificamente para lidar com essas limitações; ele tem uma entrada balanceada, um verdadeiro bypass direto, uma fonte de alimentação integrada com silenciamento silencioso e um controle de alcance que expande sua versatilidade para aplicações de masterização.

Típico de produtos API, o 5500 não contém circuitos integrados em seu caminho de sinal. O ganho vem de dois amplificadores operacionais 2520 feitos à mão em cada canal. A entrada balanceada é controlada por um amplificador operacional discreto 2510, que é semelhante ao 2520, mas sem o estágio de saída de alta corrente. Um componente-chave do som API, o 2520 acoplado ao transformador de saída API 2503, é capaz de fornecer +30dBm antes do corte.

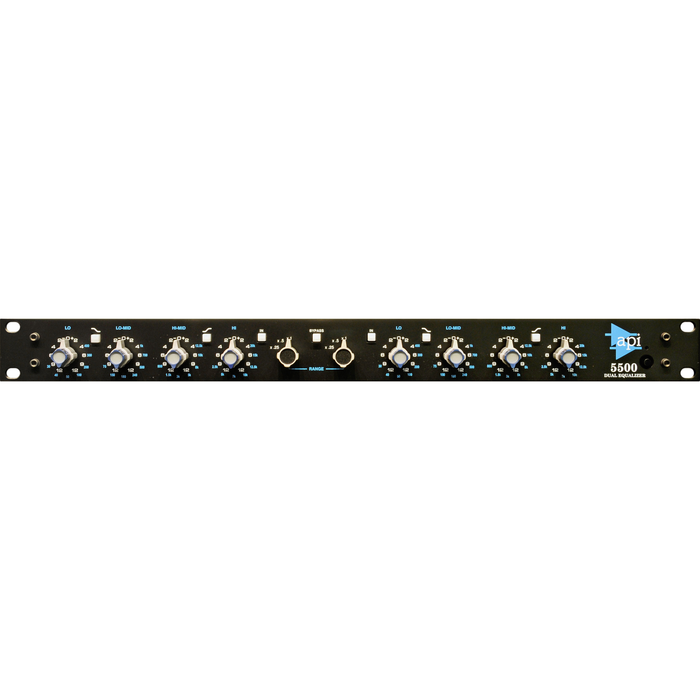

Um recurso extremamente útil no 5500 é o controle de alcance. A faixa dos controles de amplitude pode ser reduzida para 1/2 ou 1/4 de sua escala declarada, fornecendo um meio de ajustar o equilíbrio tonal com resolução mais precisa de maneira ainda mais suave. Isso é especialmente útil para material de programa complexo contido em hastes ou submixagens e é ideal para fins de masterização.

O API 5500 também possui um verdadeiro bypass de fio rígido que conecta o conector de saída diretamente à entrada. Pouco depois de a alimentação ser aplicada pela primeira vez, ou imediatamente após ser perdida, um circuito especial ativa o “modo bypass” para que choques de energia nunca sejam ouvidos.

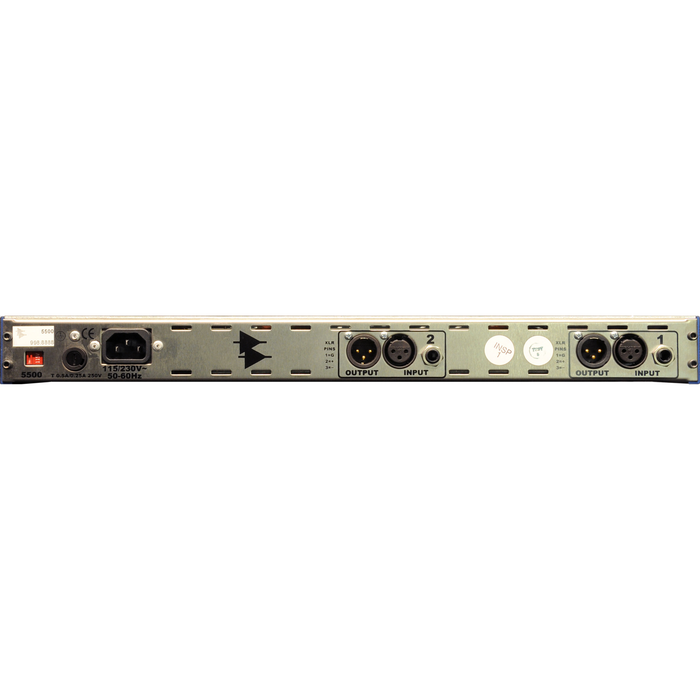

A entrada XLR do 5500 está conectada a um circuito balanceado ativo. A saída XLR da unidade é acionada a partir de uma saída acoplada ao transformador e pode conduzir qualquer carga de 600 ohms ou mais até a capacidade total de saída. Não há mudança de entrada para saída na polaridade da unidade, por isso é adequado em estúdios usando o pino 2 ou o pino 3 como a conexão “warm”. Além disso, o 5500 possui um conector de entrada de 1/4 pol. que interrompe qualquer sinal presente na entrada XLR. É balanceado e pode ser acionado por fontes balanceadas ou desbalanceadas. Um sinal positivo na ponta fornecerá um sinal positivo no pino 2 da saída XLR. O uso da entrada de 1/4 pol. não ignora nenhum circuito interno e não altera o ganho ou os níveis de operação.

O 5500 apresenta a garantia exclusiva de cinco anos para peças da indústria da API e exibe as características de confiabilidade e longa vida útil de todos os produtos API.

Características

• Design clássico do equalizador 550b;
• Dois interruptores de faixa para alterar individualmente as etapas de ganho;
• Utilizável como 550b, 550D ou 550M;
• Interruptor de pico/prateleira nas bandas Hi e Lo;
• Bypass de fio verdadeiro;
• Balanceado dentro e fora em XLR;
• Entrada balanceada em 1/4 pol.;
• Interruptor EQ In/Out.

Especificações

• Tipo: Estado sólido;
• Número de canais: 2;
• Bypass: sim;
• Número de bandas: 4;
• Tipo Q: Fixo (12dB/oitava);
• Faixa de aumento/corte: ±12dB;
• Faixa de frequência alta: 2,5kHz–20kHz;
• Freq Range Hi-Mid: 800Hz–12,5kHz;
• Faixa de Freq Lo-Mid: 75Hz–1kHz;
• Faixa de frequência baixa: 30Hz–400Hz;
• Entradas: 2 x XLR, 2 x TRS de 1/4 pol.;
• Saídas: 2 x XLR;
• Resposta de frequência: 10Hz–30kHz;
• Espaços de Rack: 1U;
• Fonte de energia: cabo CA IEC padrão.
